مواسير إمدادت المياة Water Supply Pipes
توجد أنواع كثيرة من المواسير المستخدمة في التركيبات الصحية وتمديدات شبكات المياة بالمباني وهذا الاختلاف يحدد من حيث نوع المادة المصنوعة منها وقوة التحمل لضغط المياه ودرجات الحرارة الخاصة بشبكة المياة الساخنة ويتم اختيار المواسير بناء على العوامل التالية:
مكونات ونوعية المائع المار في المواسير & مدى تحمل المواسير للضغوط الداخلية والخارجية& طرق تشغيل المواسير وتوصيلها ولحامها& مدى مقاومة المواسير للصدأ والتآكل& مدى مرونة استخدام نوعية مادة الماسورة مع الأنواع الأخرى& معامل التمدد والانكماش للماسورة.
مواد المواسير المستخدمة في تمديدات مواسير التغذية .
يوجد العديد من المواد التي تدخل في تصنيع الخامات المستخدمة في أعمال تمديدات التركيبات الصحية، ويتصنف الخامات بناء على المواد المصنوعة منها على النحو التالي:
الأنابيب الحديدية المجلفنة وملحقاتها - أنابيب النحاس وملحقاتها - أنابيب البلاستك وملحقاتها - الأنابيب الحرارية وملحقاتها - أنابيب البكس وملحقاتها.
الأنابيب الحديدية المجلفنة Galvanized steel
تستخدم مواسير الحديد في توصيل المياه الداخلية والخارجية، وهي مصنوعة من الحديد )الفولاذ( المجلفن ، ومعالج بطبقة من الزنك لمنع التآكل ، والحديد المجلفن عبارة عن أنابيب صلبة ومقاومة للتآكل تم استخدامها لعقود للصرف وإمدادات المياه وإمدادات الغاز والعديد من الأغراض الأخرى.
في حين أن الأنابيب الفولاذية المجلفنة لا تزال موجودة (خاصة لإمدادات الغاز) ، فهي أقل شيوعًا ولا تستخدم لإمدادات المياه في مشاريع البناء الجديدة.
استخدام الأنابيب المجلفنة للمياه
غير آمن لمياه الشرب على المدى الطويل حيث سيبدأ الفولاذ المجلفن في النهاية الى التآكل مما يجعله من الممكن ان يشكل خطرًا على مياه الشرب ، ليست المشكلة الوحيدة في طلاء الزنك بل الرصاص والكادميوم ايضا ، وهما معدنان ثقيلان يمكن أن يتواجدوا في الزنك بسبب عملية الجلفنة
مواسير النحاس COPPER PIPES
تستخدم في توصيل مياه التغذية وتتحمل درجات الحرارة للمياة لذلك تستخدم لتمديدات المياة الباردة او الساخنة بالمبانى حيث انها تعتبر من المواسير عالية الجودة يوجد منها نوعين أصفر و أحمر ويتم وصل المواسير ببعضها بعدة طرق منها اللحام بالأكسجين أو بطريقة التفليج
مواسير البلاستيك PLASTIC OR POLYTHENE
تصنع من مواد كيميائية مختلفة، والمادة الخام الاساسية والمستخدمة في صنع المواد البلاستيكية هي البولي كلوريد فينيل وتستخدم أنابيب البلاستيك في تمديد خطوط الصرف والتغذية المختلفة، وتختلف استخداماتها حسب اختلاف أنواعها
.
يتم استخدام هذه الأنابيب بشكل متزايد هذه الأيام لتزويد الماء البارد في أعمال السباكة الخارجية والداخلية فهي خفيفة الوزن وغير قابلة للتآكل ومنخفضة التكلفة.
الأنواع الشائع استخدامها من المواسير البلاستيكية
PVC الأنابيب البلاستيكية اللدنة من عيوبه ضعف مقاومته للحرارة و معدل تمددها الحراري مرتفع, لذا لا ينصح باستخدامها في نقل المياه الشديدة الحرارة أو البرودة حيث ان لديها قوة صلابة ودرجة حرارة وضغط عمل أقل من أنابيب UPVC (لا تستخدم لإمداد المياه فقط لشبكة الصرف)

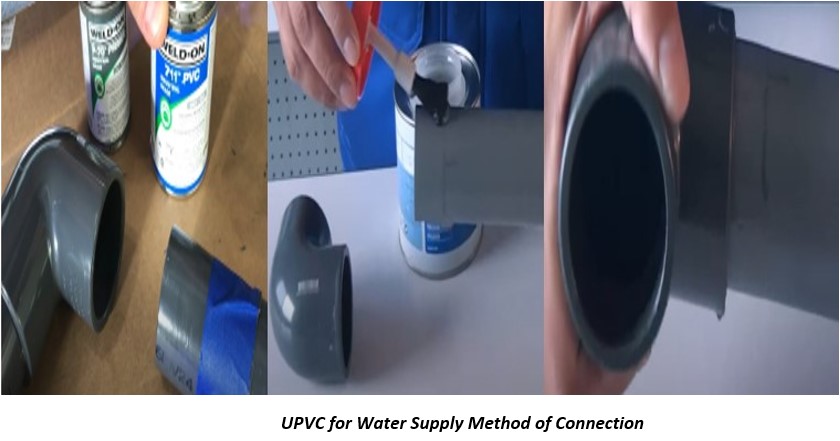

Unplasticized PVC (UPVC) غير اللدن أو الأنابيب الصلبة للاستخدام مع تمديدات الماء البارد ولكنها لا تتحمل درجات الحرارة ولا تستخدم في تمديدات المياة الساخنة
Chlorinated PVC (CPVC) أنابيب PVC المكلورة التي يمكنها تحمل درجات حرارة أعلى من مواسير ال UPVC (تستخدم لنقل الماء الساخن)
مميزات التمديدات البلاستيكية :
يمكن استخدامها لأعمال تمديدات التغذية بالمياه وتمديدات الصرف الصحي - سهولة تركيبها وتمديدها وتوصيلها - قلة تكلفتها نسبيا مقارنة بالأنواع الأخرى - خفة وزنها والسرعة في تمديدها وتنفيذها - عدم الصدأ والتآكل منها أنواع تتحمل درجات الحرارة المرتفعة - توفرها في الأسواق بكثرة.
المواسير الحرارية (PPR)
تستخدم في توصيل المياه الداخلية وتصنع من أجود أنواع البلاستيك وهى خفيفة الوزن ومرونتها عالية توصل مع بعضها باستخدام ماكينة لحام كهربائي خاصة ذات حرارة عالية
مزايا مواسير PPR
مقاومة التآكل: تتميز أنابيب PPR بمعدل تآكل منخفض في البيئات المائية أو عند تعرضها للعوامل الجوية مثل الأكسجين الجوي وثاني أكسيد الكربون كما انها خفيف الوزن وتتميز بالمرونة بقارنة مع الأنابيب المعدنية (مثل الحديد أو النحاس)
يوجد انواع من مواسير ال PPR لديها عزل اضافي بين طبقات الماسورة لمقاومة العوامل الجوية او في حالة استخدامها في حالات التعرض المباشر لاشعة الشمس مثل اسطح المبانى
مواسير البكس (PEX)
تصنع من لدائن البتروكيماويات وتتكون من حيث التركيب من أنبوبين، داخلي يستخدم لتمرير المياه وخارجي ذو قطر أكبر يستخدم كغلاف أو عازل للأنبوب الداخلي وتمدد داخل الجدران وتحت البلاط.
استخدامات أنابيب البكس:
تستخدم في تمديدات شبكات التغذية بالمياه الباردة والساخنةو في تمديد شبكات التغذية للمسابح و أنظمة الري ....
مميزات أنابيب البكس :
خفيفة الوزن وسهلة التوصيل والفك والتركيب & نعومة جدرانها الداخلية وعدم فقدان الماء لحرارته لأن الأنبوب عازل جيد من جهة، ومن جهة أخرى وجود الغلاف مما يساعد على تقليل استهلاك الطاقة & سرعة اصلاح الأعطال وتغيير التالف .
ملحقات أنابيب البكس:
1-كوع يثبت على الحائط عند نهاية الماسورة وله غلاف للحماية أو لتغيير الكوع عند الأعطال الغلاف يكون بون أزرق للدلالة على المياه الباردة والأحمر للمياه الساخنة & 2- الموزعات Manifold , وتوجد بأطوال مختلفة وتركب داخل صندوق خاص و يوجد موزعين أحدهما للمياه الباردة والآخر للمياه الساخنة & 3- محبس رئيسي يوضع على مدخل الموزع.
مواسير البول إيثيلين HDPE
يتم لحام المواسير بتسخين نهايتي الماسورتين وضغطهما مع بعضهما ويستلزم ذلك وجود ماكينة خاصة تستخدم تيار كهربي
تم تصنيع مواسير البولي إيثيلين عالي الكثافة ( HDPE ) ووصلاتها مياه الشرب والصرف الصحي. وتتميز هذه المواسير بمواصفات ميكانيكية عالية بالإضافة الى سمك أقل، ومقطع ماسورة أكبر وأقل وزن
طرق التوصيل
اللحام المتقابل Butt Welding
وفيها يتم توصيل المواسير طولياً بتسخين نهايتي الماسورتين المطلوب لحامهما بمعدة لحام خاصة تعمل كهربائياً وتعتبر أرخص طرق التوصيل ويمكن استخدامها في موقع التركيب للخط ويجب أن يكون سمك المواسير المراد توصيلها من نفس التخانة ، كما تستخدم لتوصيل الوصلات بالخط مثل T، الأكواع
اللحام ب Electro-fusion Welding
حيث يتم اللحام عن طريق وصلة مجهزة بملف تسخين معدني ويوضع نهايتي المواسير المراد توصيلها بطرفي هذه الوصلة ويستخدم جهاز نقالي كهربي لتسخين الملف لإتمام عملية لحام الوصلة بطرفي الماسورتين وتستخدم في هذه الطريقة في توصيل المواسير حتى قطر 311 مم ببعضها أو بالوصلات المختلفة
