أنواع صناديق الحريق حسب التصنيف
حسب كود NFPA 14 يتم التصنيف لانواع الصنديق الى:
Class 1
صندوق حريق به خرطوم من الكتان قطره 2.5 بوصة و مشتملاته ومحبس landing valve
الصناديق Class 1 خاصة برجال الدفاع المدنى (رجل الأطفاء)
الصناديق من النوع Class 1 تسمى outside FHC و يتم وضعها فى الأماكن التالية:-
- توضع على سلالم الهروب -عند مسار الهروب الأفقى بالدور الأرضى ملاصقة للحائط.
-عند مدخل مسار الهروب -فى أعلى مخرج من سلم الهروب من على السطح
Class 2
صندوق الحريق به خرطوم من المطاط قطر 1 بوصة أو خرطوم من الكتان قطر 1.5 بوصة
الصناديق Class 2 تسمى inside FHC حيث توضع داخل المبنى فى الممرات ويستخدمها الأفراد العاديين
Class 3
صندوق حريق يجمع بين النوعين2 Class 1 & Class بة خرطوم من الكتان قطر 2.5 بوصة و خرطوم آخر من المطاط قطر 1 بوصة
الصناديق من النوع Class 3 و التى تجمع ما بين Class 1 , 2 توضع فى المساحات المفتوحة و الأماكن العامة Public Area عند توزيع الصناديق على سلالم الهروب أو داخل المبنى
يراعى أن يغطى الصندوق الواحد مساحة عبارة عن دائرة نصف قطرها 30 متر و لا تزيد المسافة ما بين الصندوق و الأخرعن مسافة الإرتحال Travel Distance مسافة الارتحال المسافة المقطوعة من بداية الصندوق و تعبر عن المسار الذى يسيره الفرد من بداية الصندوق حتى مكان الحريق
أنواع من صناديق الحريق على حسب مكان تركيبة
Wall Mounted Type (exposed)
يتم تركيب الصندوق على الحائط مباشرة و يكون بارز عن الحائط و خارج بمسافة 25 سم أو على حسب عمق الصندوق هذا النوع هو أفضل الأنواع لأنه بيكون ظاهر لأى شخص و يمكن الوصول إلية و إستخدامة بسهولة عند حدوث الحريق.
Semi exposed type
هذا النوع من الصناديق يكون جزء منه بارز من الحائط و الجزء الآخر غاطس فى الحائط
Recessed Type
هذا النوع غاطس بالكامل داخل الحائط أى مخفى بغرض الشكل الجمالى.
Fire Hose خرطوم الحريق
خرطوم الحريق داخل الصندوق او تكون فى سيارات الإطفاء تستخدم كوصلات وقت إطفاء الحريق و يوجد ثلاث أقطار لخرطوم الحريق2.5 بوصة - 1.5 بوصة - 1 بوصه يكون مصنوع من : المطاط - الكتان )القماش(
يتم تركيب nozzle يقوم بتحويل الضغط إلى سرعة ليعطى مسافة قذف اطول فى نهاية الخرطوم. و يوجد منه أنواع متعددة الدرجات للتحكم فى كمية المياه الخارجة من الخرطوم.
و يتم ربطة بالشبكة من خلال المحابس داخل الصندوق بصفة دائمة threated خرطوم الحريق بيكون نهايته مقلوظة
خرطوم الحريق قطر 2.5 بوصة لا يكون متصل بالشبكة و يتم تركيبة وقت الحريق و تكون نهايته جاهزة بوصلة سريعة
quick coupling و يكون مجهز ب landing valveو أيضا محبس الزواية أو quick connection التوصيل
صناديق الحريق على حسب طريقة وضع الخرطوم داخل الصندوق

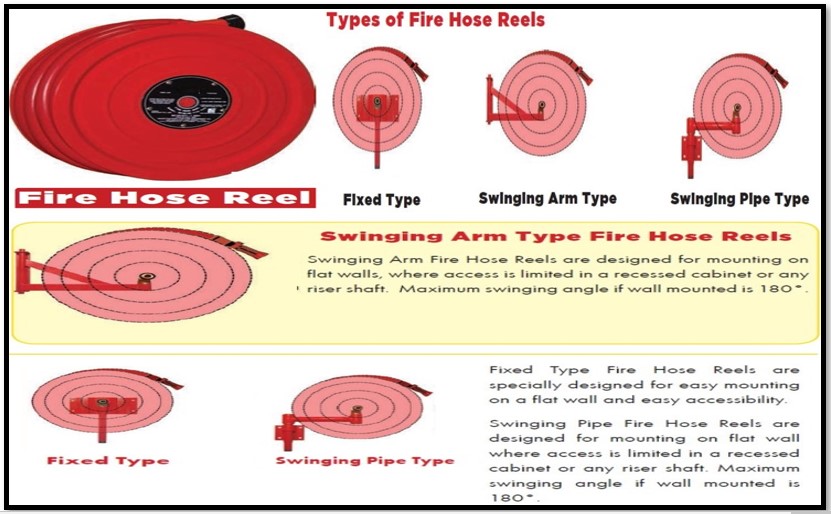

Hose reel type
فى هذا النوع الخرطوم ملفوف على بكرة (reel) و البكرة لها ذراع مثبت على مفصلة بالصندوق من الداخل.
هذا النوع الأكثر شيوعا و إستخداما و يصلح للخرطوم المصنع من المطاط أو الكتان و يتم إستخدامه عن طريق إخراج البكرة إلى خارج الصندوق ثم فرد الخرطوم بكامل طوله ثم الإستخدام.
Hose Rack Type
فى هذا النوع يكون الخرطوم مثبت على جريدة او مسطرة rack و الخرطوم يشبه الستارة و الخرطوم من الكتان وهذا النوع شكله ديكورى و هو الأغلى فى السعر مقارنة بالنوع الآخر.
متطلبات التركيب لصناديق الحريق
المرجع من كود NFPA-14, Edition 2019
References
National Fire Protection Agency (NFPA) No. 14 – Standard for the installation of Standpipe and Hose System, Edition 2019
Chapter 5 System Requirements 5.3 Classes of Standpipe Systems 5.3.1 Class I Systems, 5.3.2 Class II Systems, 5.3.3 Class III Systems
Required Type of System 5.4.1 Class I Standpipe Systems, 5.4.2 Class II and Class III Standpipe Systems.
Location for installation ANNEX A Item A.7.3.1
