الشيلر (جهاز دوران مياه التبريد) هو مصطلح عام للجهاز الذي يتحكم في درجة الحرارة عن طريق تدوير سائل مثل الماء أو وسط الحرارة كسائل تبريد تم تعديل درجة حرارته بواسطة دورة المبرد
ما هي درجة حرارة المياه المبرده من الشيلر؟
حسب متطلبات التطبيق فعادة تستقبل المبردات الماء عند 12 درجة مئوية (درجة حرارة الدخول) ، وتبريده إلى 7 درجات مئوية
أنواع الشيلرات من حيث نوع الضاغط المستخدم او من حيث تبريد المكثف
من حيث الضاغط
screw chillers& reciprocating chillers ¢rifugal chillers
من حيث تبريد المكثف
Air Cooled Chiller شيلر بتبريد الهواء & شيلر تبريد المياه Water Cooled Chiller

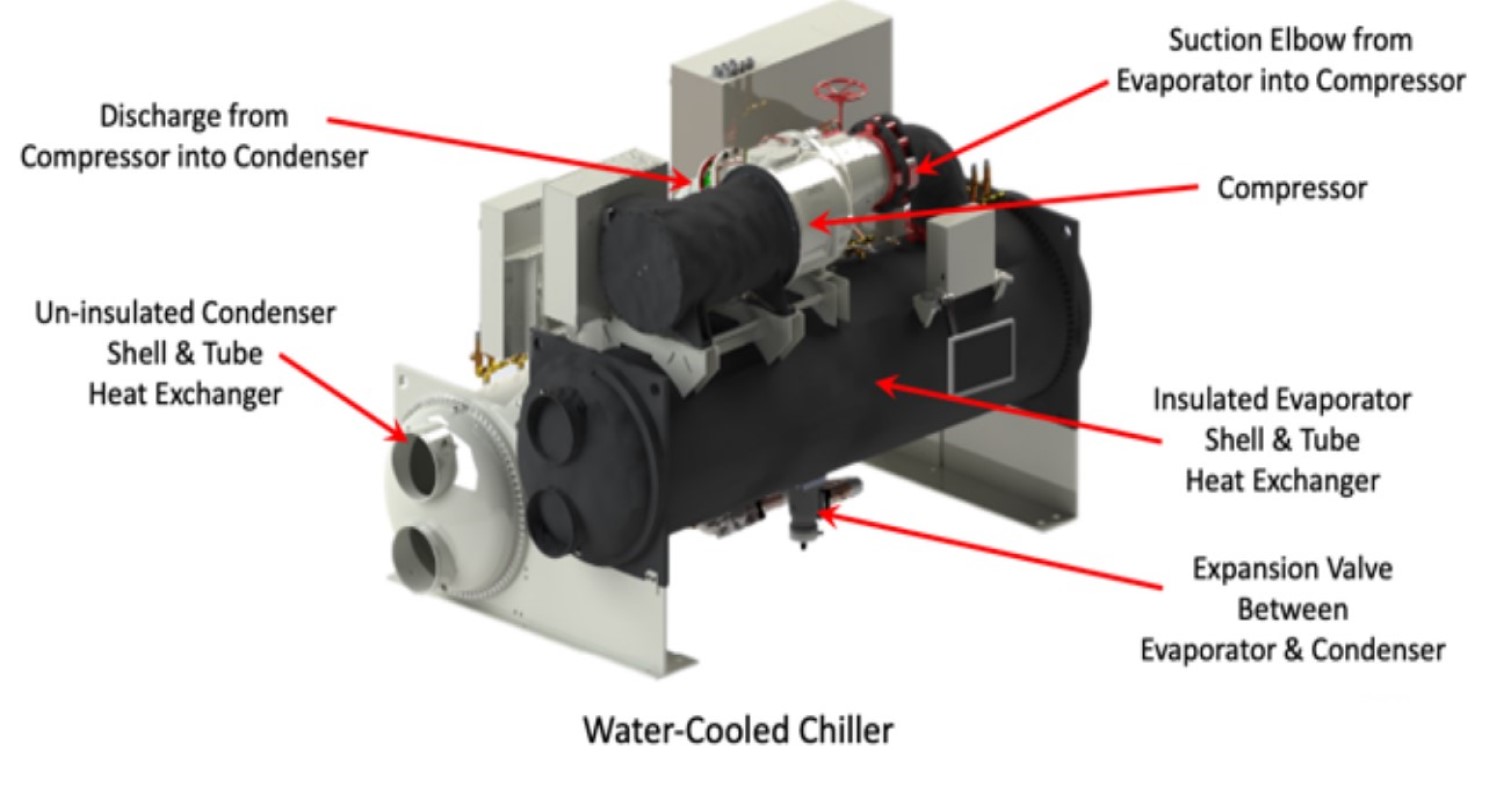

مكونات الشيلر هي ضاغط – مكثف – وسيلة انتشار – مبخر
ويستخدم في عمليات التكييف المركزي بالمياه المثلجة عدة أنواع من الضواغط منها الضاغط الترددي الضاغط اللولبي الضاغط الدوران الضاغط الطارد المركزي
هو سطح تبادل حراري ففي المكثف يتخلص مركب التبريد من الحراره التى امتصها المبخر بالاضافة الى الحراره الناتجه من شغل الضاغط ويطرد هذه الحراره الى الوسط المحيط واذا كان الوسط المحيط هواء سمى المكثف بالمكثف الهوائى (المكثف المبرد بالهواء ) واذا كان الوسط المحيط هو الماء سمى بالمكثف المائي (المكثف المبرد بالماء )
يعمل المكثف على تحويل بخار مركب التبريد الساخن القادم في دائره التبريد من الضاغط الى سائل مركب التبريد ذو ضغط عالى وذلك عن طريق انتقال الحراره من مركب التبريد الى وسيط التبريد (هواء او ماء ) المحيط بالمكثف

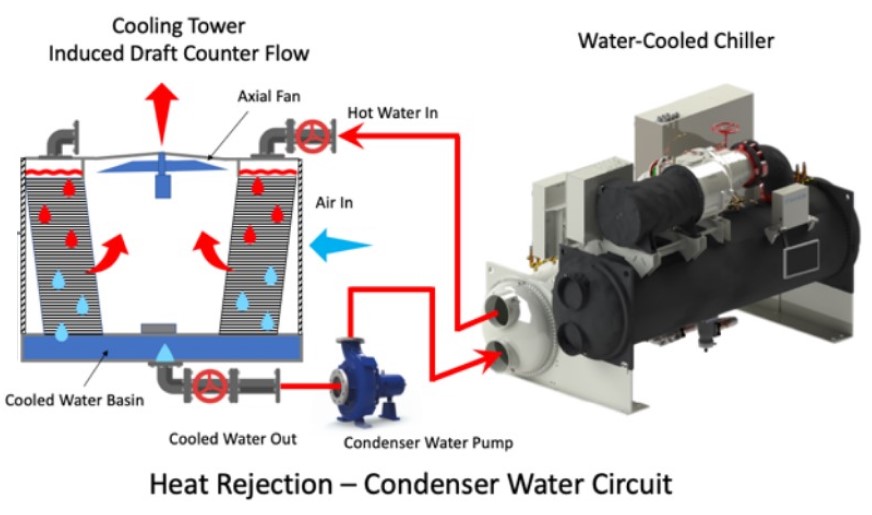

1- شيلر تبريد المياه (للمكثف) Water-Cooled Chiller
يتكون نظام التبريد من 2 دائره مياه احداهما تبرد عن طريق الشيلر وتكون مياه معالجه كيميائيا حتى لا تؤثر على المواسير والطلمبات التى تمر بها وتكون درجه حراتها منخفضه (تقوم بتغذيه وحدات مناوله الهواء و الفان كويل بالمياه المبرده)
والدائره الاخرى تكون لتبريد الشيلر نفسه وتتصل بما يسمى ابراج تبريد تكون موجوده اعلى المبنى حيث يتم رش المياه وتبريدها بمروحه ضخمه ثم تعود عن طريق دفع الطلمبات الى الشيلر نفسه لتبريده

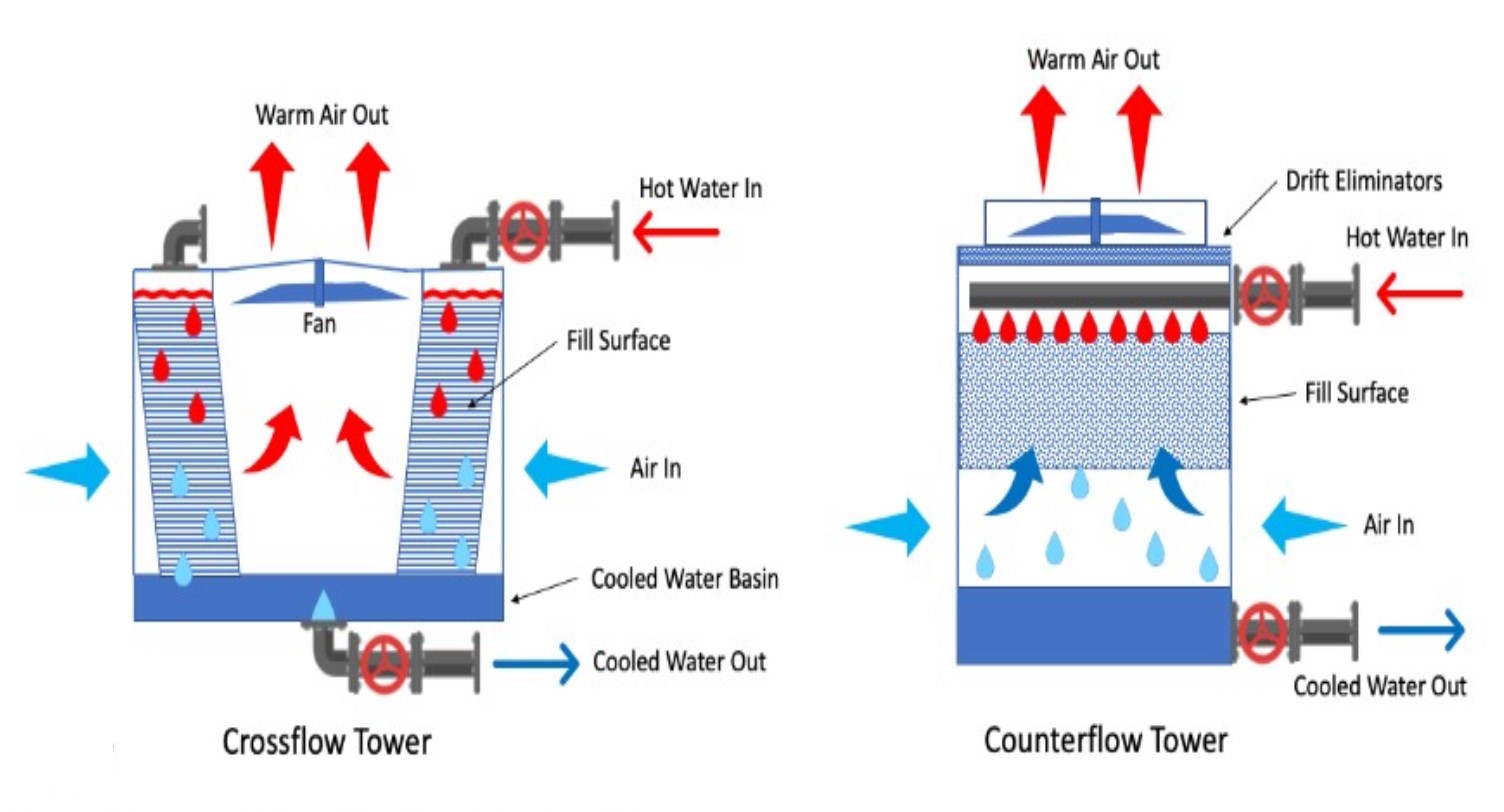

أبراج التبريد Cooling towers
تستخدم لإزالة الحرارة من الماء المستخدم في تطبيقات تبريد المياه يتم طرد الحرارة إلى الهواء الجوي الذي يتم تمريره من خلال في تدفق متقاطع أو طريقة تدفق معاكس حيث تتبخر نسبة صغيرة من الماء الساخن من النظام ، مما يؤدي إلى تبريد الماء المتبقي الذي يسقط في حوض الماء البارد الذي يتم ضخه بعد ذلك من حوض الماء البارد إلى النظام لامتصاص المزيد من الحرارة

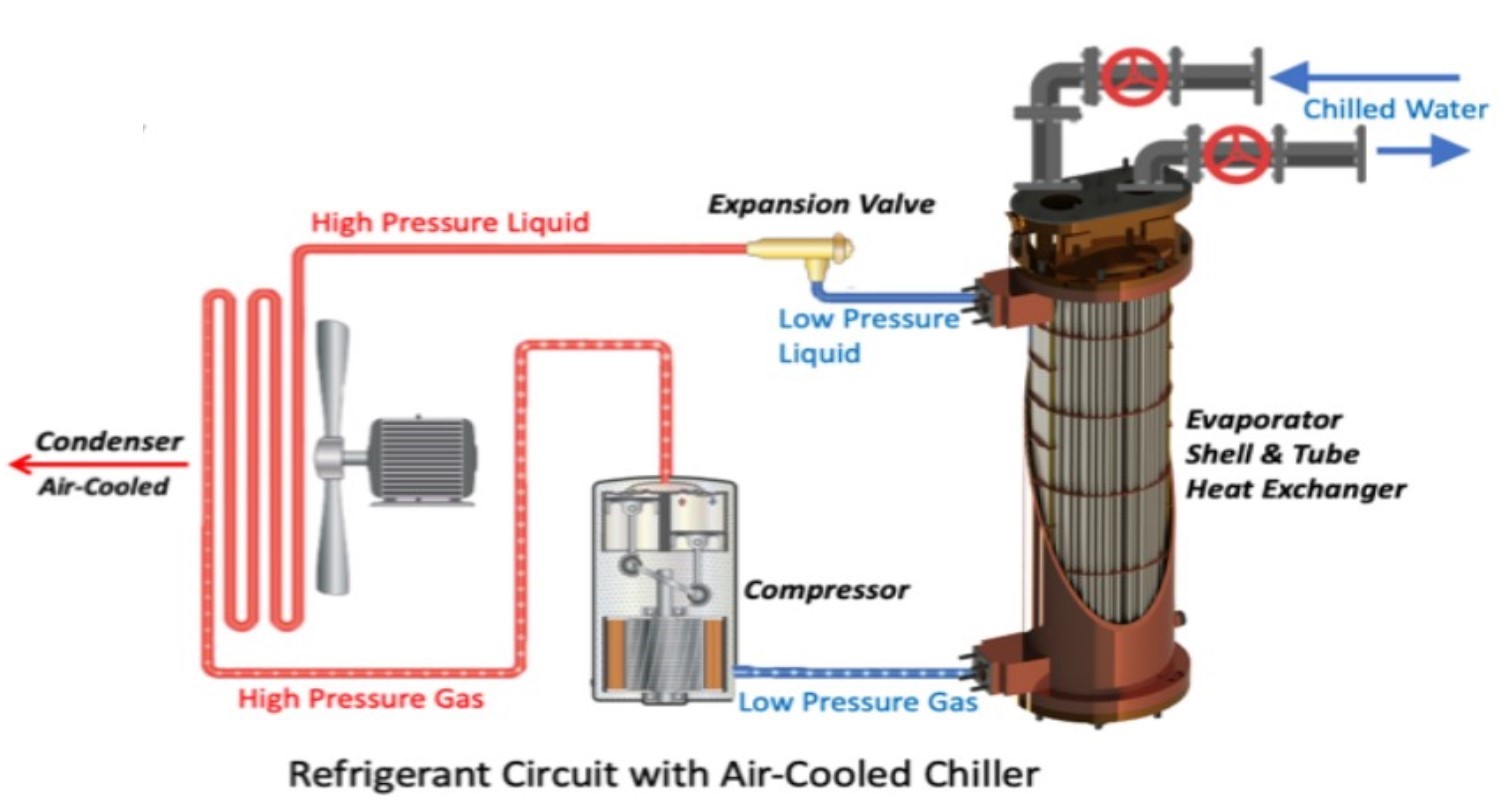

2- شيلر بتبريد الهواء Air-Cooled Chiller
شيلر المياه بتبريد الهواء هو نوع من الشيلارات التي تعتمد الهواء كمصدر لتبريد المكثف

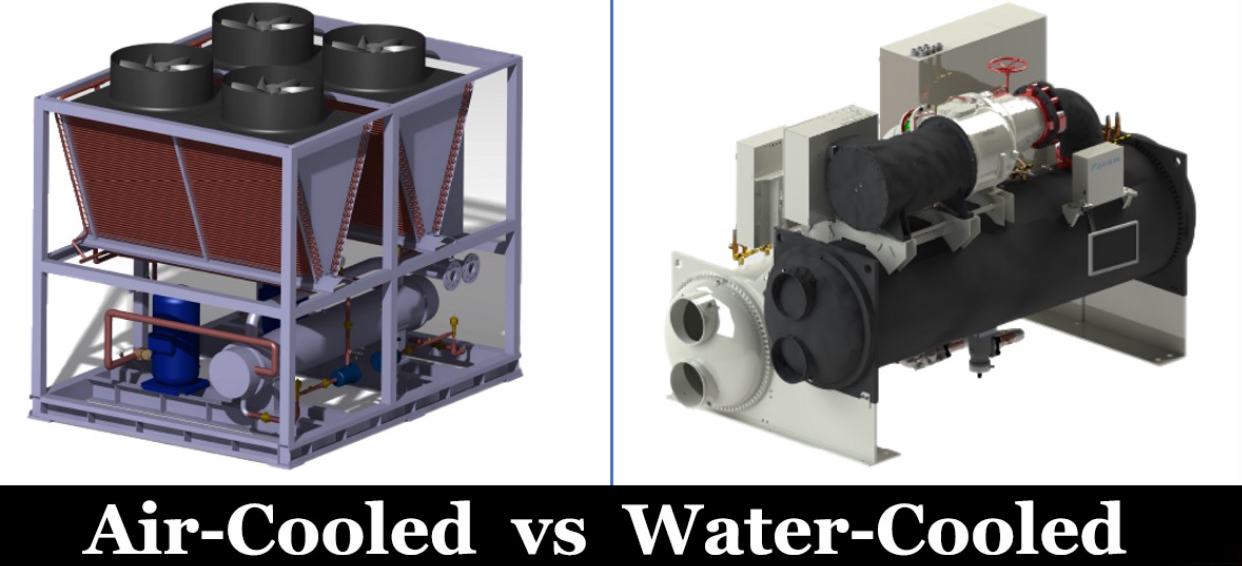

مقارنه بين الشيلارات المبرده بالهواء و الشيلرات المبرده بالماء
الشيلرات المبردة بالهواء أكثر مرونة من الشيلارات المبردة بالماء& تتطلب الشيلارات المبردة بالهواء صيانة أقل من الشيلارات المبردة بالماء & لا ينتج من الشيلارات المبرده بالهواء تبريد أكثر من الشيلارات المبردة بالماء & تكلفة التركيب لشيلرات تبريد الهواء أقل نسبيًا من الشيلارات المبردة بالماء
