وحدات مناولة الهواء AIR HANDLING UNIT -AHU
الغرض من وحدات مناولة الهواء هو مزج (خلط) الهواء الراجع مع الهواء النقي الخارجي وتنقية الهواء وتبريده أو تسخينه وترطيبه أو إزالة الرطوبة منه وتوزيعه وسط المكان المراد تكييف و للقيام بهذه المهام أو بعضها يتم تجهيز الوحدة بالعناصر اللازمة وذلك في شكل مقاطع او اقسام (اجزاء (sections :
وتقوم وحدات مناولة الهواء AHUفي التكييف المركزىHVAC بالتحكم في درجة الحرارة - الرطوبة - حركة الهواء - نظافة ونقاء الهواء

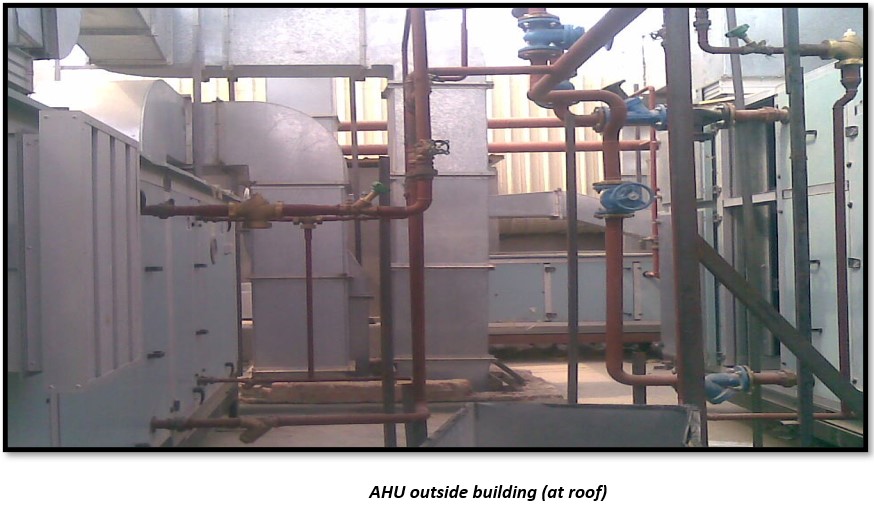

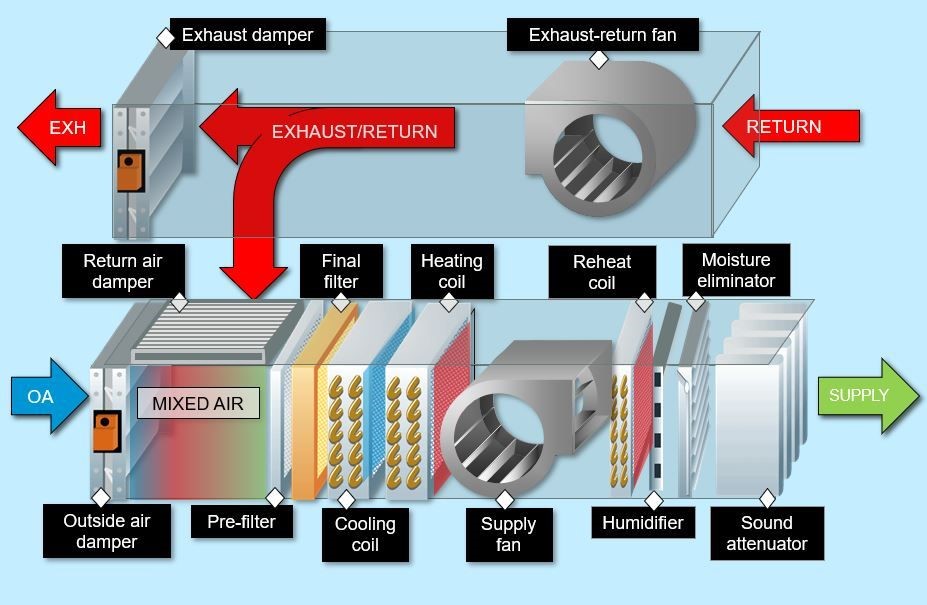

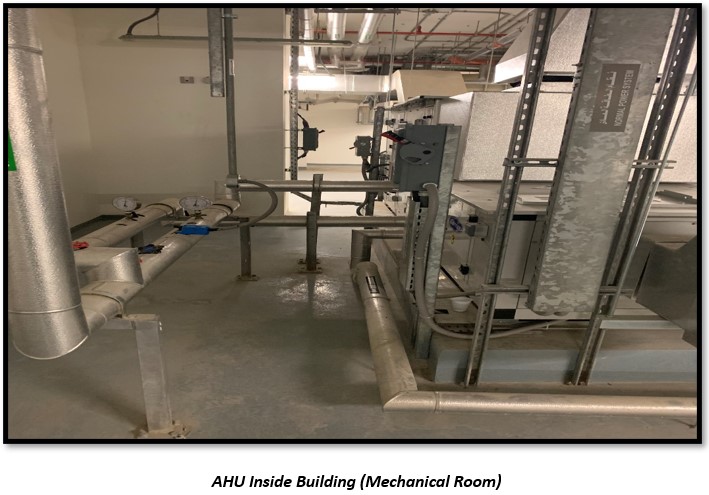

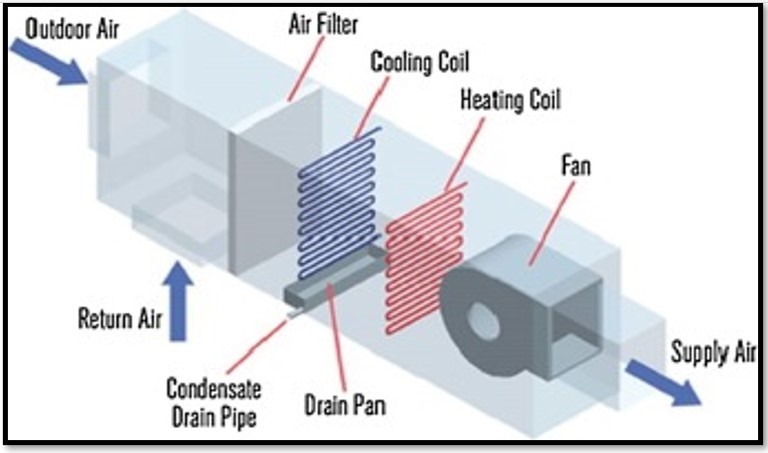

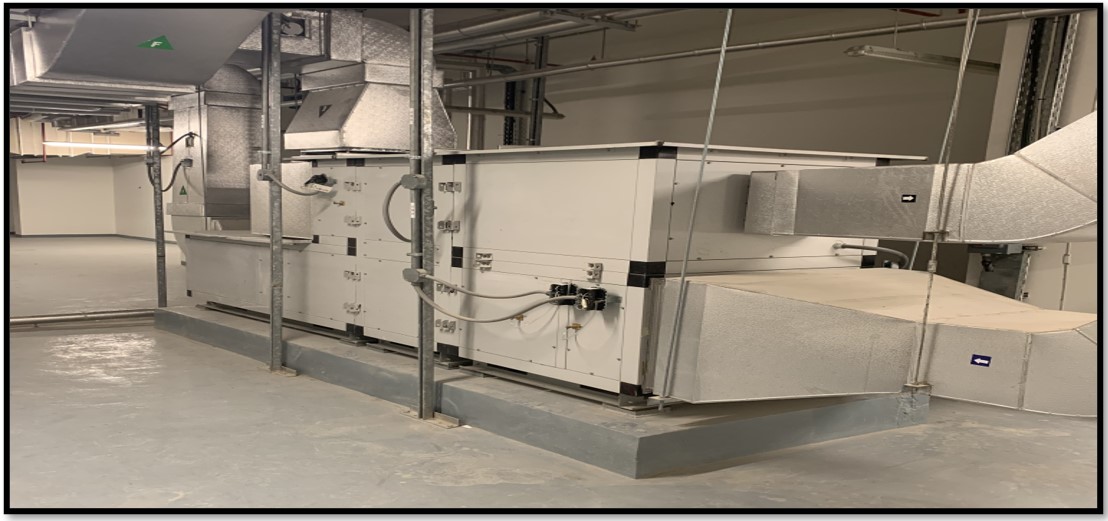

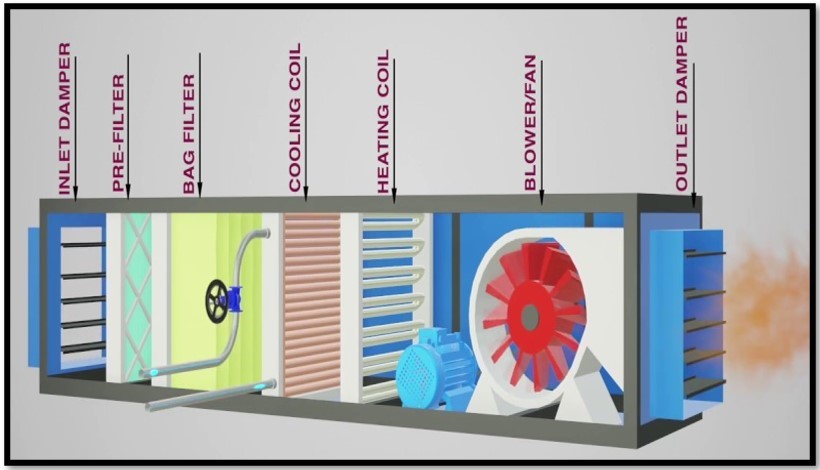

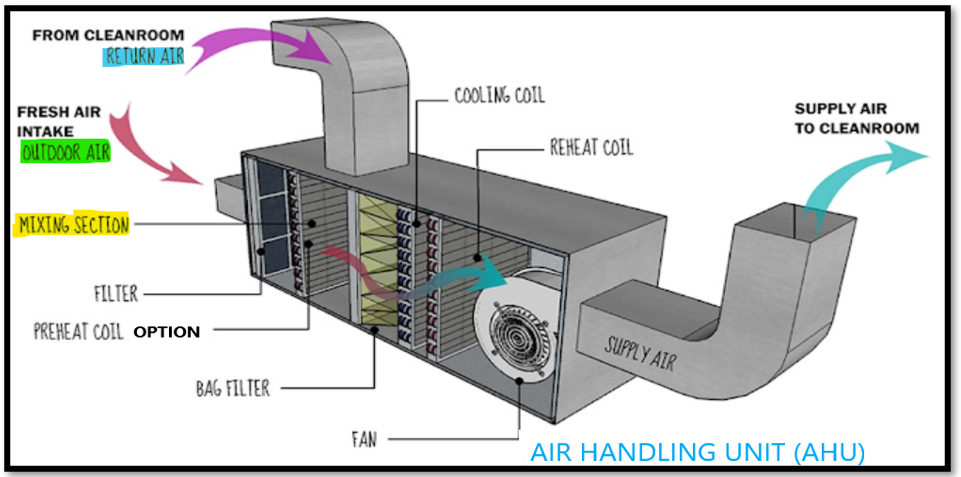

المكونات الأساسية لوحدات مناولة الهواء

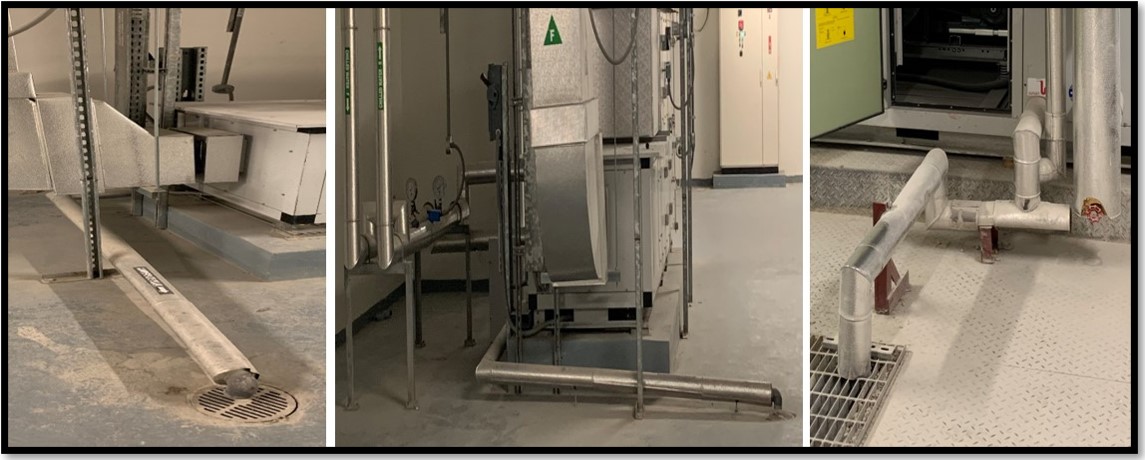

صندوق الخلط - Mixing Boxقسم الفلاتر لتنقية الهواء Filter Section - قسم المروحFan Section - قسم الملف Coil Section - حوض تجميع وتصريف مياه الرطوبةالمتكاثفة Condensate Drain - جهاز ترطيب الهواء - Humidifier جهاز تجفيف الهواء - Dehumidifier أجهزة القياس والتحكم والتنظيم
صندوق خلط الھواء (Mixing Box)
ھي عبارة عن صندوق یتم بھا الخلط جزء من الھواء الراجع من الغرفة المكیفة لغرض إعادة دوران جزء من الھواء خلال المبني وذلك لغرض تقلیل الحمل وتكالیف التشغیل حيث یتم خلط جزء من ھذا الھواء الراجع الذي یكون باردا في الصیف وساخنا في الشتاء مع الھواء النقي المسحوب من خارج المبني ويتم التحكم بنسبة الخلط بواسطة الدنابر او تركیب أجھزة تحكم أوتوماتیكیة (damper actuator (والتى تتحكم في نسبة فتح او إغلاق الدنابر التي تتحكم في سحب كمیة من الھواء الراجع وسحب كمیة من الھواء الخارجى بالنسبة المطلوبة قبل ان یمر الخلیط علي ملف التبرید او التسخین.
أما في المستشفيات والأماكن التي لا يسمح برجوع الهواء فيتم إدخال هواء جديد في كل مرة ويتم الاستفادة من الهواء الراجع وذلك بمبادل حراري

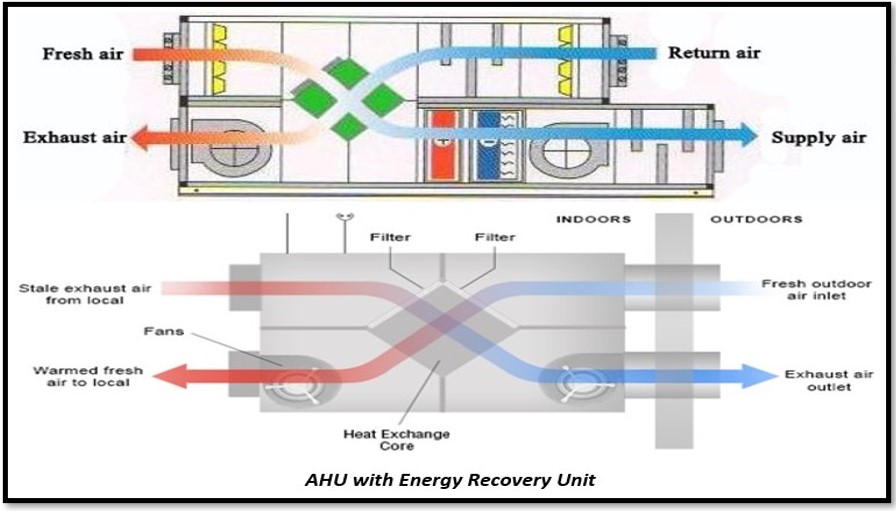

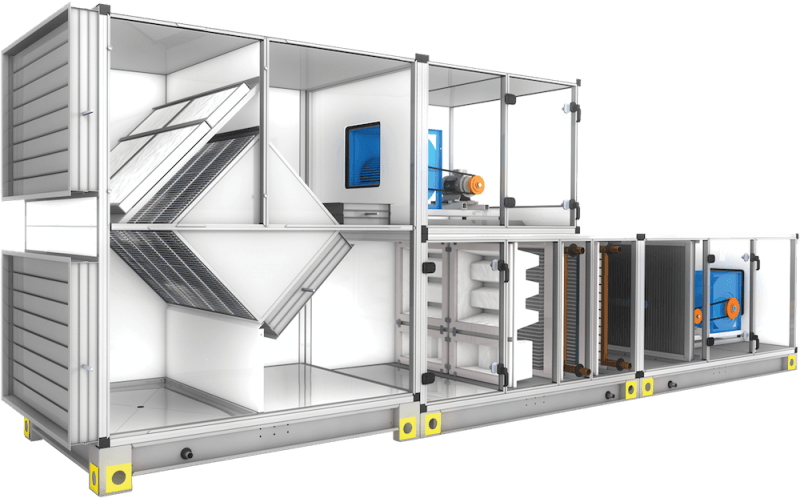

حيث يستفاد من الحرارة من الهواء الراجع عن طريق التبادل الحرارى دون اى خلط بين الهواء الراجع المطرود من النظام والهواء الجوى النقي المسحوب من الهواء الجوى من خلال وحدات tEnergy Recovery Uni
وحدة تنقية ومعالجة الهواء - (الفلاتر )filters section
إن الهواء الجوي معرض للتلوث بالأتربة والميكروبات والجراثيم والدخان والغازات الضارة والروائح ويقصد بالتحكم في نقاوة الهواء العمل على خفض الجسيمات الضارة وامتصاص الغازات الضارة قبل دخول الهواء إلى الأماكن المكيفة كما تعمل بعض المرشحات على تنقية الهواء من الجراثيم وحبوب اللقاح التي تنقل الأمراض وتسبب الحساسية.
وبالتالى يمكن تلخيص الغرض من الفلاتر كالتالى :
حجز الاجسام الكبيرة العالقة بالهواء& التخلص من الميكروبات الصغيرة مثل الفيروسات والبكتيريا & التخلص من الغازات والروائح الكريهة من الهواء

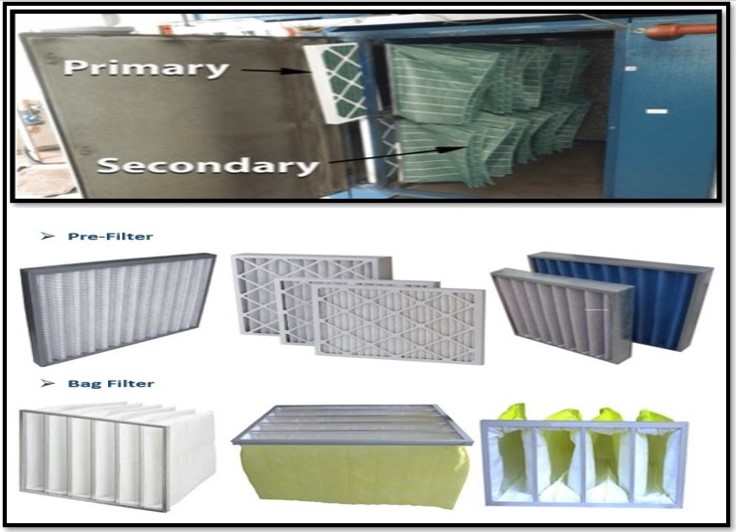

المرشحات الجافة (Dry Filters )
تتكون من السيلولوز أو الاسبستوس أو الورق المسامى المعالج أو القماش أو الصوف الزجاجى أو خيوط القطن مجمعة فى إطار معدنى. عند مرور الهواء خلال وسائط الترشيح تتعلق ذرات الأتربة بمادة الترشيح ويصبح الهواء الخارج من المرشح خالياً من الأتربة وذرات الرمال.
ويمكن تصنيف الفلاتر الجافة حسب أنواع المواد المستخدمة فى الترشيح إلى:
1- فلاتر تستخدم مادة السيلولوز لترشيح الأتربة الكبيرة ذات القطر الأكبر من 7 ميكرون.
2- فلاتر تستخدم الألياف الصناعية لترشيح الأتربة المتوسطة التى تتراوح أقطارها بين 7-0.7 ميكرون.
3- فلاتر تستخدم الألياف الزجاجية لترشيح الأتربة الدقيقة ذات الأقطار الأقل من 0.7 ميكرون وتتراوح كفاءة المرشحات الجافة بين 95%-84%
- يوجد فلاتر دقيقة (HEBA Filters) تكون فيها المسافة بين الألياف دقيقة جداً تصل كفاءتها إلى 99.9% ويخرج منها الهواء يحتوى على ذرات أقطارها 0.3 ميكرون وفيروسات 0.05 ميكرون، وتستخدم فى مكيفات غرف العمليات ومعامل الأبحاث ومصانع الأمصال والأدوية ويركب بعد المروحة

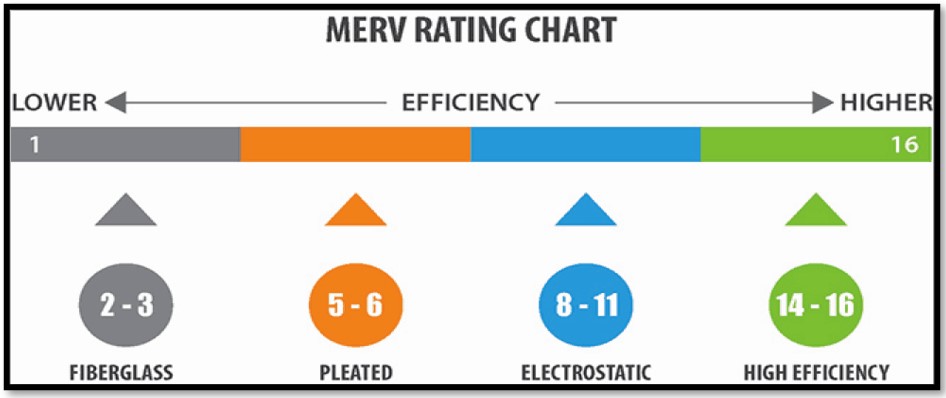

مقياس كفاءه الفلاتر MERV
يُطلق على جزء الجسيمات التي تمت إزالتها من الهواء الذي يمر عبر الفلتر "كفاءة الفلتر" ويتم توفيره من خلال الحد الأدنى لقيمة تقرير الكفاءة Minimum Efficiency Reporting Value (MERV) وفق متطلبات ASHRAE 52.2 استنادًا إلى كفاءة المرشح ، ويصف ASHRAE 52.2 طريقة الاختبار المعملي لقياس أداء التهوية العامة لأجهزة تنقية الهواء.
وحده المراوح fan section
تستخدم مروحة الطرد المركزي لتدوير الهواء إلى مناطق مختلفة من أقسام المبنى ويعتمد اختيار المروحة على حجم الهواء والضغط الساكن المطلوب للنظام (وفق الحسابات التصميمية )

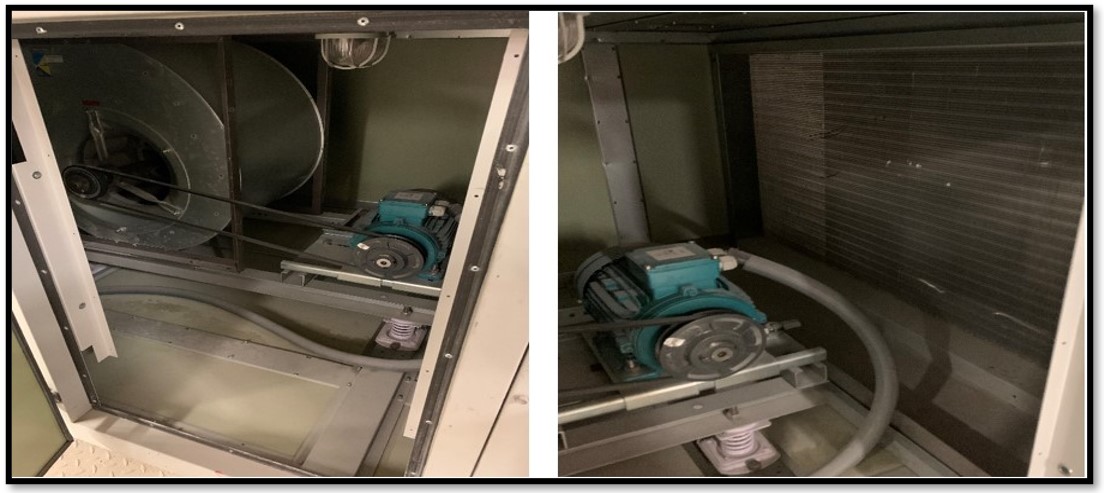

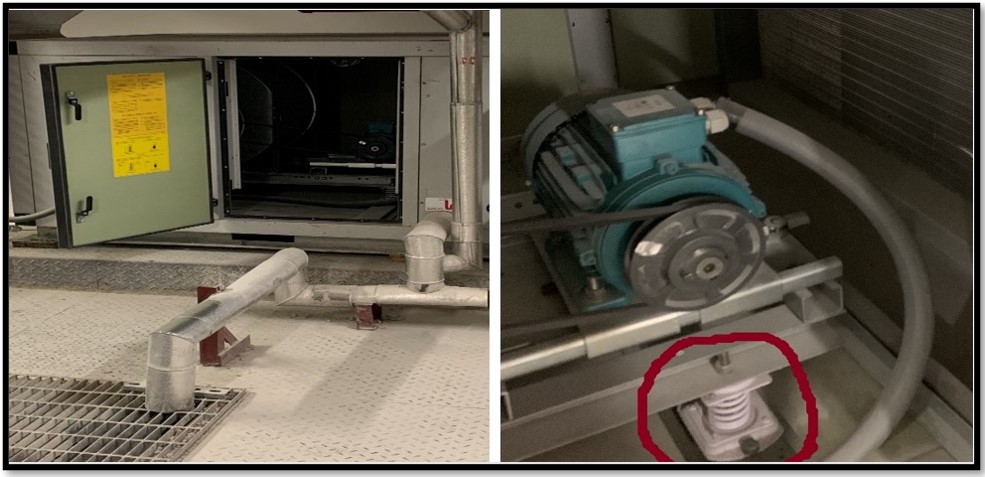

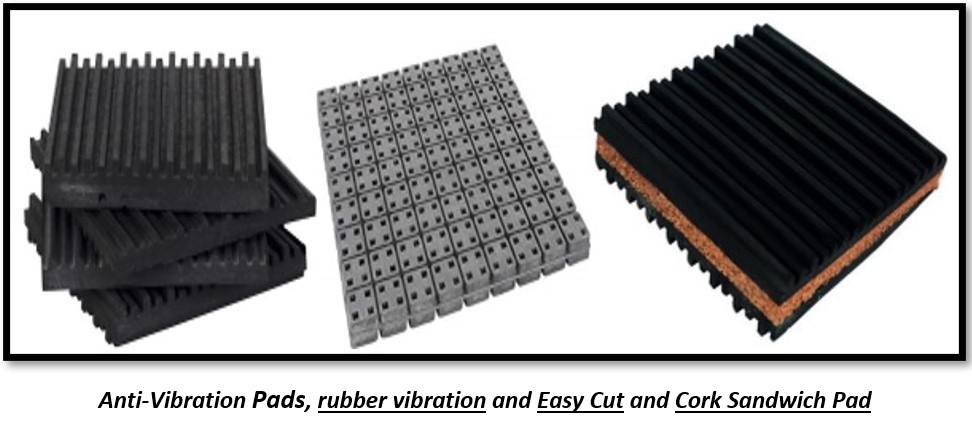

يتم تقليل تأثير الاهتزاز على قاعدة الوحدة بالماكينة من خلال تثبيت المحرك والمروحة على موانع الاهتزاز.
ويتم ايضا استخدام نظام حجم الهواء المتغير (VAV) وهو أكثر شيوعًا حيث يمكن أن يختلف حجم الهواء الذي يتم ضخة حسب حالة الحمل فإذا كان الحمل مرتفعًا ، فستكون سرعة المروحة أعلى ، وإذا كان الحمل أقل ، فستكون سرعة المروحة أقل.
وتتغير سرعة المروحة باستخدام محول التردد بدلاً من المحرك التقليدي مثل محرك PSC.و يوفر محول التردد تحكمًا أفضل في سرعة المروحة حيث يمكن الآن التحكم في سرعات مختلفة للمروحة من منخفضة جدًا إلى عالية جدًا بناءً على ظروف التحميل المطلوبة.

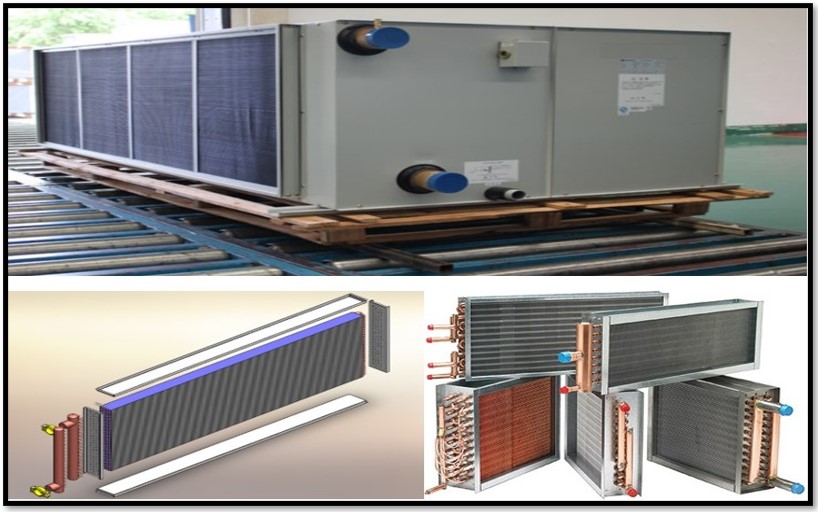

نظام التسخين والتبريد coil section
اولا ملفات التبرید وتنقسم الي :
النوع الأول یستخدم الماء البارد حيث يتم تمرير الهواء على ملفات تحتوي على الماء البارد تم تبريده بواسطة مبردات الماء (chilled water ) وتكون هذه الملفات مركبة في وحدات مناولة الهواء المركزية حيث يكون ملف التبريد المركزي في هذه الوحدة
النوع الثاني عن طريق تمرير الهواء على المبخر في وحدة تبريد غازية تستعمل وسيط للتبريد ویسمي ملف تبرید مباشر اي تجري بداخلة عملیة التمدد والتبخر لمائع التبرید DX Unit
ثانيا مسخنات الهواء
يتم تسخين الهواء بأحد الطرق التالية:

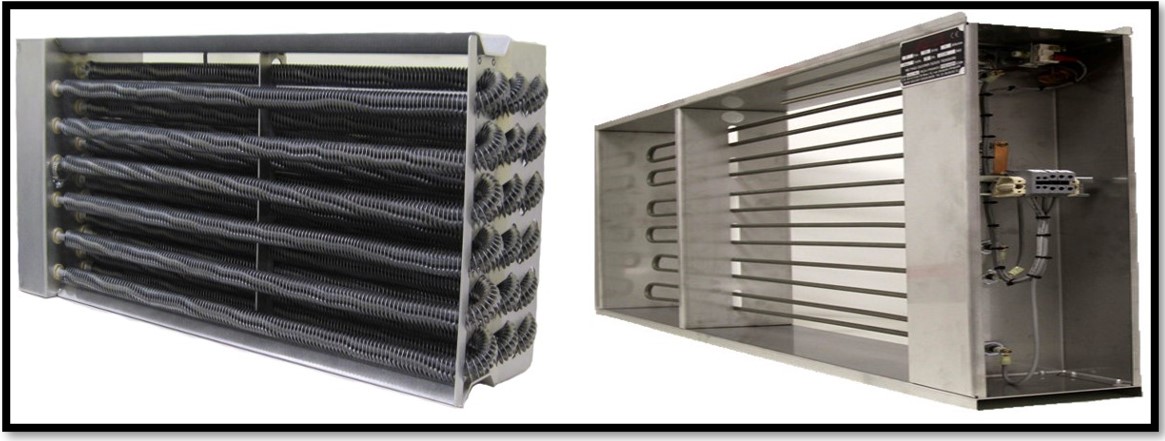

السخانات الكهربائية -حيث يمرر الهواء على مقاومات كهربائية تعمل على تسخين الهواء، قدراتها مختلفة حسب الطلب
ملفات المياه الساخنة - تتكون ملفات المياه غالبا من المواسير النحاسية موصولة مع بعضها بشكل صفوف ويفصل بين تلك الصفوف ريش أو زعانف coil fins
وتعتمد قدرة الملفات التبريدية أو التسخينية على عدة عوامل منها:
- القطر الخارجي للأنابيب - ارتفاع صفوف الأنابيب - عدد الصفوف- عدد الزعانف على الأنابيب- المساحة الفعالة لواجهة الملف

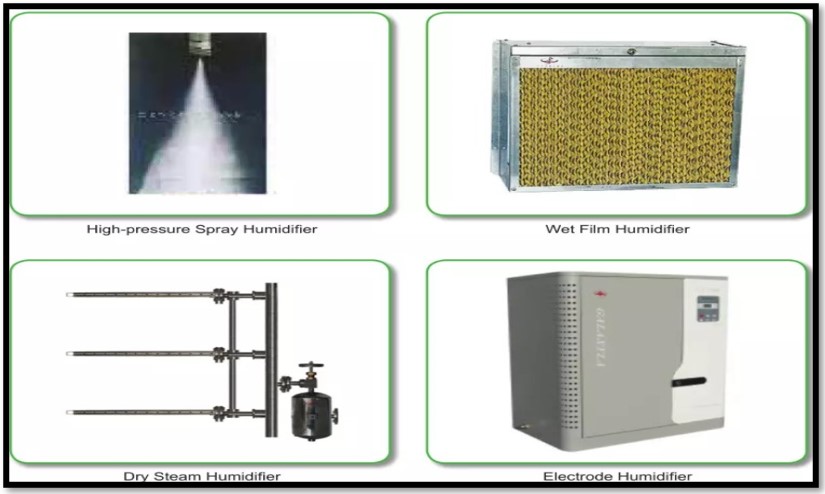

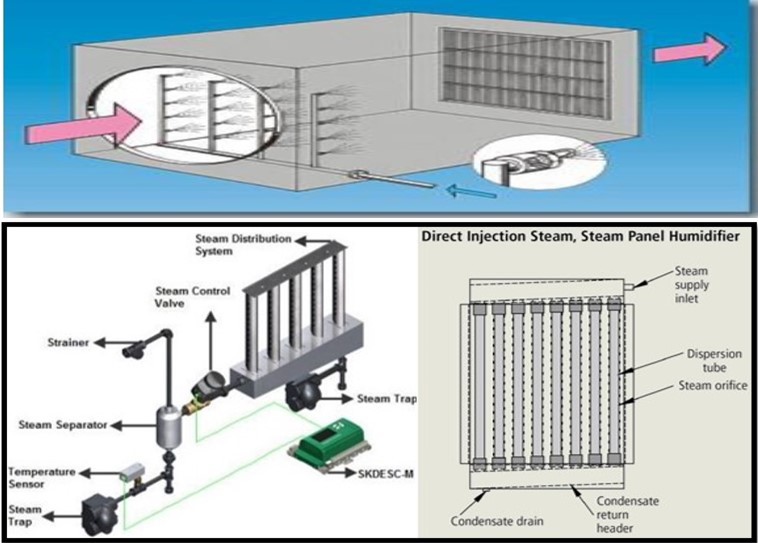

جهاز ترطيب الهواءHumidifier
هو إضافة الماء إلى الهواء بنسبة تفي بالغرض من هذه الإضافة وتتم هذه الإضافة إما برش الماء في هواء المكان أو في تيار الهواء المدفوع عبر مسارات معينة (مجاري الهواء) فيصطحب الهواء رذاذ الماء إلى المكان المستهدف، أو عن طريق إطلاق بخار الماء المتولد من غليان الماء داخل قوارير ذات حجم ملائم يناسب موضع التركيب وبسعة إنتاجية قابلة للتحكم لتناسب ظروف الاستخدام وذات وسيلة مناسبة للتسخين ويتم التحكم في كمية البخار التي يسمح لها بالانطلاق للاختلاط بالهواء طبقا لنسبة الرطوبة المراد تحقيقها في المكان.
مرطبات الهواء التي تعمل على رش الماء
وهي عبارة عن بخاخات من ماء يتم دفعها إلى المكان المراد ترطيبه وعند مرور كمية من الهواء الساخن الجاف على رذاذ الماء يحمل معه كمية منه حسب النسبة المطلوبة.

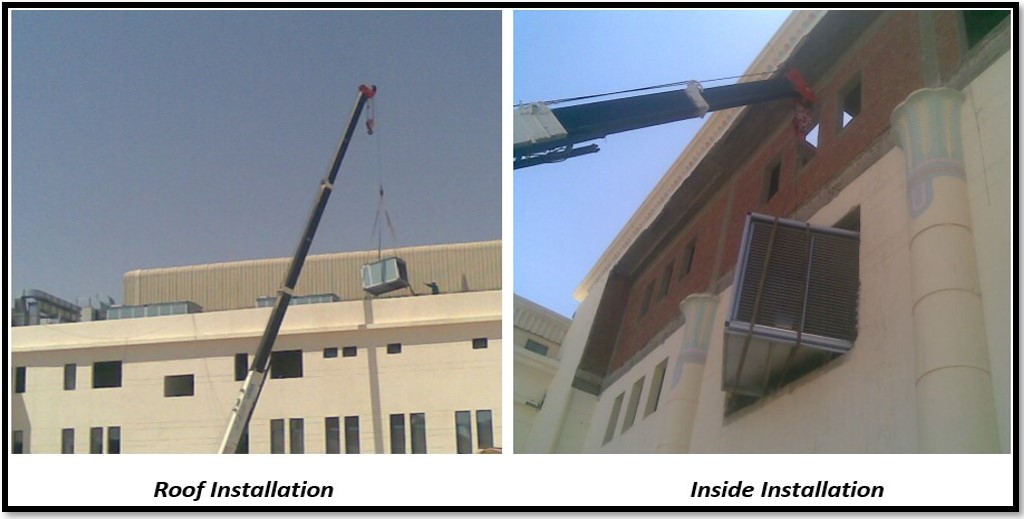

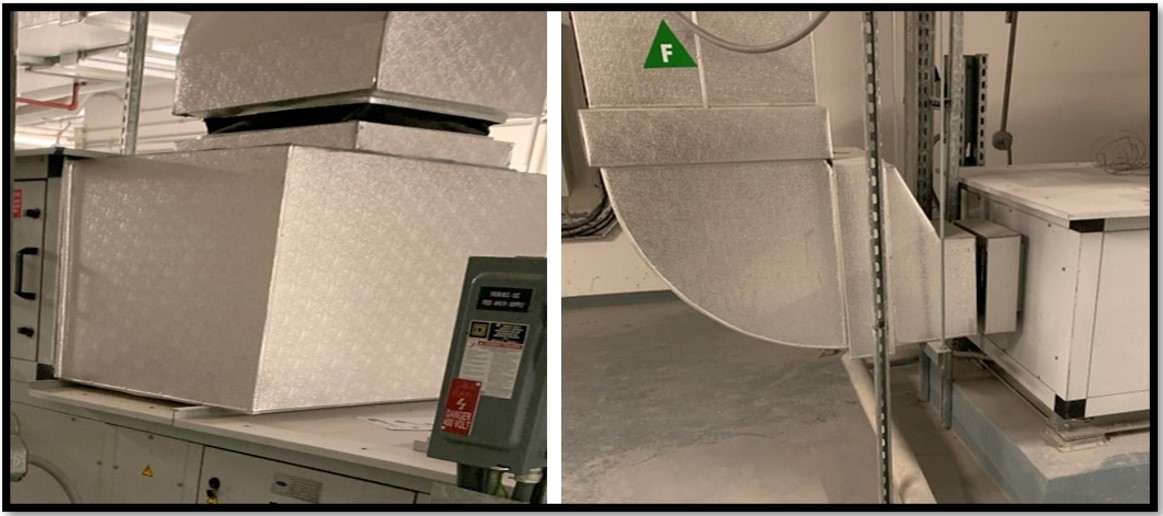

ملاحظات التركيب
